¿Qué es un nivel topográfico?

Imagen de un nivel topográfico

Imagen de un nivel topográfico

Dentro del mundo de la topografía se utilizan diversos aparatos o dispositivos para realizar medidas o diferentes trabajos de campo. Uno de estos aparatos es el nivel topográfico, o también llamado nivel óptico o equialtímetro, que suele ser utilizado con mucha frecuencia, y para cuyo manejo es necesario un sumo cuidado y una gran habilidad.

Un nivel topográfico es un instrumento que tiene como finalidad la de medir desniveles entre puntos que se hayan a distintas alturas, aunque también se puede usar para comprobar por ejemplo que dos puntos se encuentren a la misma altura. Otra de las aplicaciones más importantes de estos instrumentos es el traslado de cotas de un punto conocido, es decir del cual se sabe la altura, a otro de altura desconocida.

Leer más¿Qué es un nivel topográfico?

¿Qué es un teodolito?

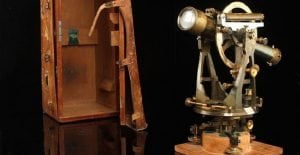

Imagen de un teodolito topográfico

Imagen de un teodolito topográfico

Después de hacer un gran repaso por los diferentes instrumentos topográficos que usa a diario cualquier topógrafo, le ha llegado el momento al teodolito. A pesar de que en los últimos años ha quedado un tanto en desuso, todavía son muchos los que lo utilizan para trabajos concretos, así que vamos a repasar qué es, como se utiliza, cual suele ser su precio y otra gran cantidad de información.

¿Qué es un teodolito y para qué sirve?

Un teodolito es un instrumento que sirve para medir. Lo hacen de manera óptico-mecánica, ofreciéndonos medidas de ángulos verticales y horizontales, con una gran precisión. Eso sí, como en cualquier medida realiza intervienen los errores topográficos.

Hasta hace no demasiado tiempo era el instrumento topográfico más usado, gracias a las enormes posibilidades que ofrecía a cualquier topógrafo. Permitía medir, además de ángulos, desniveles y distancias, aunque para ello necesario acompañar nuestro teodolito de otros instrumentos.

Actualmente podríamos dividir los teodolitos entres tipos bien diferenciados. Por un lado nos encontramos con los caseros, que tienen una precisión mínima, pero que cualquier puede desarrollar y utilizar en un momento dado, los mecánicos, que ya tienen una mínima presencia, los electrónicos que tienen una gran precisión, y por último la estación total, que en sí misma, es un teodolito al que se le ha dotado de un distanciometro y un microprocesador.

Cómo funciona un teodolito

Teodolito

A pesar de lo que pueda parecer, un teodolito es un instrumento básico, que tiene además un funcionamiento bastante sencillo. Tal y como podéis ver en la imagen que encabeza este párrafo se trata de un trípode que tiene acoplado encima un telescopio. Este a su vez tiene dos círculos que están graduados, uno colocado en vertical y otro en horizontal para poder realizar los dos tipos de mediciones que vamos a necesitar (apoyándonos por supuesto en las lentes que lleva incorporado).

Gracias a un teodolito podemos medir algunos de forma sencilla y a partir de ahí realizar diferentes cálculos topográficos.

Cómo se usa un teodolito

A pesar de lo que pueda parecer usar un teodolito es de lo más sencillo, sobre todo si lo comparamos con los avanzados instrumentos topográficos que existen hoy en día. A continuación te vamos a hacer un breve resumen para que puedas comenzar a usarlo sin ningún tipo de problema.

Colocación del teodolito. En primer lugar deberemos de colocar el teodolito en el lugar donde vamos a llevar a cabo la medición. Para ello sigue las instrucciones del propio teodolito, ya que variarán un tanto de un modelo a otro.

Regula la altura del teodolito. Para poder realizar un trabajo correcto deberás de regular la altura del teodolito, para poder llevar perfectamente a ver a través del visor. Este paso es importante, más por comodidad a la hora de trabajar, que por un desajuste o error topográfico que se pueda producir.

Nivelación y aplomación del teodolito. El siguiente paso nos llevar a aplomar el teodolito y a nivelarlo hasta que quede perfecto para comenzar a trabajar.

Revisar el visor. Una vez estamos preparados para comenzar a realizar las mediciones, deberemos de comprobar el visor. Para ello asegúrate que la línea roja que deberías de ver, y que sirve para realizar las mediciones, se ve de forma correcta y además queda en el lugar justo donde se va a realizar la medición.

Tipos de teodolitos

Los teodolitos existen desde hace mucho tiempo, y por tanto son muchos los tipos diferentes que existen, que de forma común se dividen en dos grupos; mecánicos y electrónicos. Además hay muchos expertos que se empeñan en crear un grupo bautizado como teodolitos antiguos, que son considerados poco más que antigüedades, y que suelen tener un alto valor monetario en el mercado, aunque su utilidad a la hora de trabajar no existe.

Mecánicos

Estos teodolitos son totalmente analógicos, y aunque hacen la misma función que los electrónicos, funcionan de una forma menos avanzada. Los errores que se pueden producir son más elevados ya que la toma de medidas depende en gran medida de la vista y habilidad del operario.

Electrónicos

La gran diferencia de los teodolitos electrónicos frente a los mecánicos es la pantalla donde podemos ver todos los datos de las mediciones realizadas. Sin duda alguna supone una gran ventaja y además reduce considerablemente la posible aparición de errores.

¿Qué es una estación total?

Estación total

Estación total

Si has llegado hasta aquí estamos convencidos que sabes lo que es una estación total, por lo que no te vamos  a explicar lo que es de una forma básica, aunque si de una forma amplia, detallada y con todo lujo de detalles, que a buen seguro podrás usar con cualquier cometido.

Para empezar debes de saber que una estación total es la mejora sustancial de los antiguos teodolitos. Además es el instrumento más utilizado a día de hoy junto con el nivel topográfico, dentro de muchos campos, incluido por supuesto el de la Topografía.

La explicación precisa de lo que es una estación total sería la de que es un teodolito electro-óptico, que es capaz de permitirnos medir ángulos, distancias y niveles de una forma fácil y sencilla. Una de las grandes ventajas que nos ofrece es que podremos usar un solo dispositivo para conseguir varias medidas, algo que no era posible hace un tiempo no muy lejano. Además algunos de los tipos de estaciones totales, que veremos justo a continuación, nos dan unas enormes facilidades a la hora de desarrollar algunos trabajos.

Tipos de estaciones totales

Actualmente es posible diferenciar entre tres tipos de estaciones totales. Estas generalmente se diferencian por la tecnología que incorporan, dividiéndose en convencionales, con GPS y robóticas. A continuación te explicamos las principales características de cada uno de los tres tipos;

Estaciones totales convencionales

Estación total convencional

La estación total convencional es conocida también como estación electrónica. Destaca por ofrecer al usuario una pantalla electrónica, que deberemos de complementar con prismas reflectantes para poder usarla, ya que a pesar de ser electrónica, no quiere decir que lo haga todo de forma automática.

Uno de sus puntos principales puntos débiles, y por lo que ha comenzado a caer en desuso por muchos profesionales, es que no resiste las inclemencias meteorológicas, tan presentes en muchos trabajos topográficos. Esto hace que su uso, con condiciones climatológicas adversas, sea prácticamente imposible, haciendo que en muchos casos los trabajos hayan de ser pospuestos, alargando un trabajo que con otro tipo de estaciones se podría hacer en menos tiempo a pesar de las condiciones climatológicas.

Estaciones totales con GPS

Estacion total GPS

El GPS o Global Positioning System ha cambiado la vida de casi todos los profesionales y por supuesto también de todos los que hacen uso de las estaciones totales. Y es que si nos inclinamos por la opción de una estación total por GPS, podremos utilizarla desde cualquier lugar de forma remota. Esto sin duda es una gran ventaja que es frecuentemente utilizada por muchos profesionales para diversos proyectos.

Como todo, este tipo de estaciones, tienen puntos negativos. Uno de ellos, y casi podríamos decir que el principal, es que no en todos los sitios funciona de forma correcta, debido a la falta de cobertura. Por ejemplo en interiores, en bosques con muchos árboles o incluso bajo tierra, su funcionamiento es deficiente debido a la falta de cobertura.

Estaciones totales robóticas

Estación total robótica

Las estaciones totales robóticas son las más completas que podemos encontrarnos actualmente en el mercado. La razón es que permiten medir a gran distancia y con una enorme precisión, a la vez que captan imágenes que después podremos utilizar para incorporar a los trabajos realizados.

Además a esto hay que sumarle que son dispositivos que tienen un peso mínimo, lo que nos ayudará en gran medida, sobre todo si estamos trabajando en campo abierto o con distancias importantes. Por último debes de saber que las estaciones totales robóticas son en la mayoría de los casos resistentes al agua, lo que sin duda es una característica muy importante dependiendo del lugar donde estemos trabajando.

Precio de las estaciones totales

Si estás buscando adquirir una estación total debes de saber en primer lugar que no tienen un precio para nada económico. El mercado de segunda mano siempre nos ofrece interesantes opciones, aunque no debes de comprar nunca con los ojos cerrados y sobre todo sin probar el instrumento.

Otra buena posibilidad es alquilar la estación, aunque a la larga, si vas a usarla con frecuencia, no va a ser una gran opción ya que con el paso del tiempo te saldrá más barato terminar comprándola.

Si todavía quieres saber el precio de una estación total, estas varían, dependiendo del tipo que sean y su utilidad, desde los 3.000 a los 30.000 euros.

Marcas de estación total más conocidas

Leica

En el mercado se puede encontrar multitud de marcas de estaciones totales, aunque nosotros te vamos a mostrar las más conocidas. Ni que decir tiene, que si adquieres una estación total de cualquier de estas marcas, los problemas van a ser mínimos con el dispositivo, y en el caso de que los tuvieras, su servicio técnico y de atención al cliente te solucionarán los problemas rápida y eficazmente.

  • Topcon
  • Sokkia
  • Leica
  • Nikon
  • Trimble

¿Tienes todavía alguna duda sobre las estaciones totales?, puedes preguntárnosla a través del espacio reservado para los comentarios de esta entrada o bien a través de alguna de las redes sociales en las que estamos presentes, y dentro de nuestras posibilidades trataremos de darte la mejor respuesta.

Topografía con drones

Drones Topografía

Drones Topografía

La tecnología ha ido avanzando con el paso de los años de una forma absolutamente espectacular. Este avance ha afectado por supuesto al mundo de la Topografía, ofreciéndonos por ejemplo dispositivos tremendamente precisos como son la estación total o el nivel topográfico, pero ofreciéndonos también otro tipo de Topografía y también de Cartografía, la que hoy en día se realiza mediante el uso de drones.

Cada vez son más las empresas que se dedican a la Topografía con drones, la cual tiene grandes ventajas, aunque desde ya, debemos de decirte que puede ser un complemento, pero no un sustitutivo de la Topografía clásica.

La Topografía con drones es un complemento no un sustitutivo

El avance de la tecnología ha hecho aparecer, en casi cualquier lugar del cielo, una enorme cantidad de drones, usados para múltiples trabajos. Por suerte para todos los profesionales, también han llegado al mundo de la Topografía y todo lo que este engloba. Sin embargo casi todo el mundo está de acuerdo, en que su uso debe de ser un complemento a la Topografía tradicional, y no sustituirla en ningún caso.

Con el uso de los drones podemos conseguir una serie de ventajas, que después repasaremos en profundidad, y entre las que destaca el ahorro de costes, de tiempo o de exposición a peligros, pero que no hacen que podamos prescindir de diferentes técnicas o métodos topográficos que ya venimos usando a día de hoy.

Ventajas del uso de drones en Topografía

Drones Topografía

Como todas las nuevas tecnologías que se usan en el campo de la Topografía, nos ofrecen grandes ventajas que hemos tratado de agrupar de forma lógica a continuación;

  • Aumento de la productividad y reducción importante de costes en la mayoría de trabajos realizados
  • Reducción de tiempos en la ejecución de los trabajos
  • Posibilidad de conseguir precisiones centimétricas en cualquier trabajo y sobre cualquier medida realizada de forma aérea
  • Acceso a niveles de precisión menos exactos, dependiendo del trabajo a realizar, y del presupuesto del que se disponga para la realización del trabajo
  • Posibilidad de acceso a gran cantidad de información adicional conseguida gracias al vuelo del dron
  • Gracias a los drones evitamos exponer a trabajadores a entornos peligrosos, como pueden ser carreras muy transitadas o zonas con orografía escarpada, para realizar mediciones u otros trabajos

Usos de los drones en trabajos topográficos

Actualmente estos son algunos de los usos más comunes de uno o varios drones en trabajos topográficos;

  • Cálculos precisos de volúmenes y movimientos de tierras
  • Levantamientos topográficos precisos
  • Calculo de modelos digitales de gran precisión
  • Gestión y actualizaciones catastrales
  • Cartografía digital
  • Seguimiento y monitorización de obras
  • Vigilancia de carreteras y otras infraestructuras para posteriores labores de mantenimiento o mejoras
  • Creación de mapas de alta resolución de líneas eléctricas

El uso de los drones en el mundo de la Topografía es cada vez mayor, como un complemento y no como un sustitutivo, como ya hemos dicho. Además y a buen seguro con el paso del tiempo iremos como el número de usos aumenta y es que un gran un punto a su favor es la inmediatez que ofrece a la hora de tener los datos e información.

A continuación os dejamos algunos de los mejores drones del mercado, aptos para realizar trabajos de Topografía con ellos y que puedes adquirir a través de Amazon;

[amazon_link asins=’B07PBVN7G4,B07CQY4SBK,B01M0AVO1P,B0779WSDNV,B00PJWNRDQ,B07CQY7TBH,B07PZV188M,B07NQ3GX6V’ template=’ProductCarousel’ store=’topografia-21′ marketplace=’ES’ link_id=’ec8c03bd-a8f9-4260-a8dc-8aa933634966′]

¿Donde comprar o alquilar aparatos topográficos?

Aparatos topográficos

Aparatos topográficos

Uno de los grandes problemas que cualquier topógrafo puede tener en su día a día tiene que ver con los aparatos topográficos. Y es que en cualquier momento y lugar podemos necesitar un nivel topográfico, un nivel láser o incluso un teodolito. Tener en propiedad una gran cantidad de aparatos, puede ser algo costoso, lo cual podemos solucionar de una forma sencilla, alquilando todos los instrumentos que podamos necesitar.

En este artículo os vamos a mostrar algunos de los mejores sitios, no solo para alquilar aparatos topográficos, sino también para comprarlos. Por suerte todavía quedan gabinetes y grandes empresas relacionadas con la topografía que pueden permitirse el comprar todos los aparatos que necesitan.

Leer más¿Donde comprar o alquilar aparatos topográficos?
